Датчик кута повороту керма: його значення для системи стабілізації ESP
Датчик кута повороту керма є одним з найважливіших сенсорів у сучасних автомобілях, оснащених електронними системами безпеки. Його основне завдання — вимірювання кута та швидкості повороту керма, а потім передача цієї інформації в електронний блок управління (ЕБУ). Цей датчик є критично важливим для коректної роботи системи електронної стабілізації (ESP), яка запобігає заносу та втраті контролю над автомобілем. Дані від датчика дозволяють системі ESP розуміти, в якому напрямку водій має намір рухатися, і порівнювати цю інформацію з фактичним напрямком руху, який визначається іншими датчиками.
Без коректних даних від цього датчика, системи безпеки, такі як ESP, ABS (антиблокувальна система) та EBD (система розподілу гальмівного зусилля), не зможуть працювати правильно. Якщо датчик виходить з ладу, це може призвести до непередбачуваної поведінки автомобіля на дорозі, тому його справність є запорукою безпечного керування. Розуміння принципу його роботи та ознак несправності допоможе вчасно зреагувати на проблему.
Роль в системі ESP
Система ESP (Electronic Stability Program) працює на основі даних, що надходять від кількох датчиків. Вона порівнює намір водія (що вимірюється датчиком кута повороту керма) з фактичним рухом автомобіля (що вимірюється датчиками швидкості обертання коліс, датчиком кутової швидкості обертання та бічних прискорень). Якщо система виявляє розбіжність між цими показниками, наприклад, автомобіль починає заносити, вона вживає заходів для відновлення контролю. Датчик кута повороту керма є основою для цього аналізу, оскільки саме він надає ключову інформацію про бажаний напрямок руху.
Без даних від цього датчика, система ESP не змогла б відрізнити контрольований поворот від початку заносу. Коли датчик фіксує, що водій повертає кермо, але датчики швидкості обертання коліс показують, що автомобіль продовжує рухатися прямо або починає заносити, ESP активується, гальмуючи одне або кілька коліс і, при необхідності, зменшуючи потужність двигуна, щоб стабілізувати траєкторію руху. Це відбувається за частки секунди, що дозволяє уникнути аварійної ситуації.
Принцип роботи та типові несправності

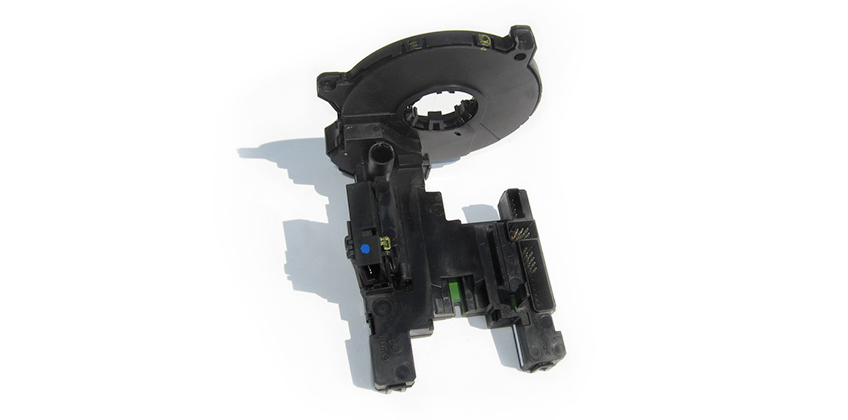

Датчик кута повороту керма зазвичай встановлюється в рульовій колонці. Він працює на основі оптичного або магніторезистивного принципу. Оптичні датчики використовують світлодіоди та фотоелементи, які зчитують положення зубчастого диска, що обертається разом з кермом. Магніторезистивні датчики використовують ефект Холла, реєструючи зміну магнітного поля при обертанні. Обидва типи датчиків є високоточними і дозволяють визначати кут повороту з точністю до долі градуса.
Типові несправності датчика можуть бути спричинені пошкодженням проводки, впливом вологи або механічним зносом. Якщо датчик виходить з ладу, система ESP зазвичай вимикається, і на приладовій панелі загоряється відповідний індикатор. Іншими симптомами можуть бути некоректна робота круїз-контролю або інших систем, які використовують дані від цього датчика. Наприклад, якщо датчик показує неправильний кут повороту, то фари з функцією адаптивного освітлення можуть працювати некоректно, не повертаючись в бік повороту.
Діагностика та заміна
Діагностика несправності датчика кута повороту керма зазвичай проводиться за допомогою діагностичного сканера. Підключившись до ЕБУ, можна зчитати коди помилок, які вкажуть на проблему. Також, за допомогою сканера можна в реальному часі відстежити показання датчика, повертаючи кермо, щоб переконатися, що він працює коректно. Якщо діагностика підтверджує несправність, датчик необхідно замінити.
Заміна датчика кута повороту керма є досить складною процедурою, яка потребує демонтажу рульового колеса і рульової колонки. Після заміни, часто потрібна калібрування датчика, щоб система ESP працювала правильно. Тому, цю процедуру краще довіряти кваліфікованим фахівцям, які мають необхідні інструменти та обладнання. Своєчасний ремонт та обслуговування цього датчика є критично важливим для підтримки безпеки вашого автомобіля, що дозволить уникнути небезпечних ситуацій на дорозі.
Джерело: Zap-Zap
